ニュース

令和3年

<>

QUAD EIGHT LM6200用CA-727クローンカード製作

このカードには何も載ってませんので、お好きな物を作れます。
オリジナルカードに手を入れなくても改造が可能になりました。
例えばフォノを２系列にしたり、RIAA以外のフォノを付けたり。
勿論LM6200本体がなくても、 LM6200のサウンドを作る事が可能になりました。





QuadEight LM6200は1970年代にごく僅か作られた6CHのポータブルミキサーです。
初期モデルはCA-27(A-272)カードアンプを使って作られてましたが、
すぐ基板上に入力トランス搭載可能なQE3631(CA-727)カードアンプへ変わります。
これはよりコンパクトにする為で、それが好いかは別として、
基本的には５石で構成された差動アンプ(AM-3とかAM-4と呼ばれてるオペアンプの改造型) が２回路載ってるカードアンプです。
そのCA-727カードをフルコピーした
クローンカードアンプでカスタムアンプも作ります。
画像左はラインアンプで、クローンカードでH.A.、LINE、RIAA等が作れます。
入力トランス付きのH.A.については、シネマグ製のCMQEE-3440Aのトランスが載ります。
画像右はRIAAアンプです。
QuadEight LM6200のカードとコンパチですので、予備としても好いですし、単独で使う事もできます。

尚、LM6200は35年もの歳月が経ってる為、オーバーホールするとスゴイアンプに生まれ変わります。
ご連絡いただければフルメンテナンスや改造をお受けします。

[QuadEight LM6200]

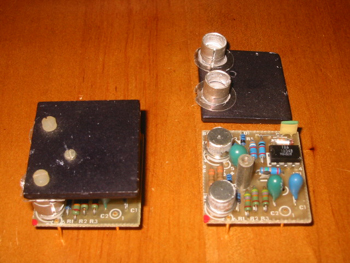

[NEVE BA640 ハイブリッド　オペアンプ]






[NEVE BA208 ディスクリート　オペアンプ]






[ディスクリートオペアンプによるフォノアンプ]

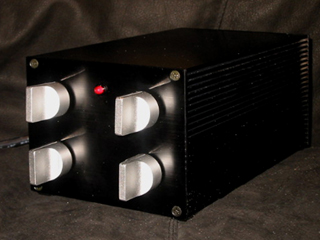

OPEA-02

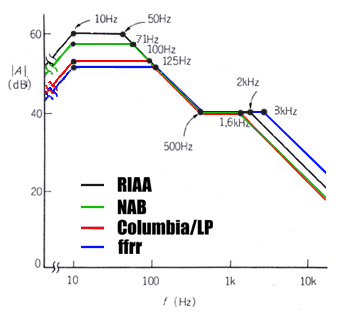

RIAA、NAB、COLUMBIA/LP、FFRRの
４タイプのEQを切り替えができるフォノアンプです。
このアンプをケースに入れて仕上げた場合は
フォノEQ切り替え、ステレオモノ切り替え、ボリューム、LRのバランスが付きます。
このシリーズはバランス出力が標準です。

[オールドEQ付きフォノアンプ]

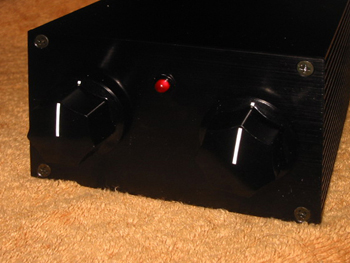

このアンプは特注品で、バランス出力タイプのオールドEQのフォノアンプで
オールドコロンビア、デッカ（ffrr)EQを搭載してます。
OPA-02N（NEVEバランス回路搭載型）です。

[特注オールドEQのフォノアンプ]

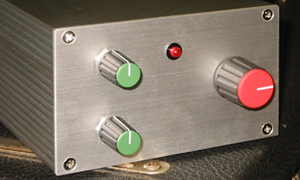

このアンプも特注品で、トーンコントロール付きバランスタイプラインアンプで
出力にはジェンセンのライントランスを使ってます。
目的はアナログ的ナローなサウンドを作る為で、
ステレオタイプですがトーンコントロールのHi,Loとボリュームは
２連タイプでLRのバランスは付けてません。

[特注T.C.付きバランスタイプラインアンプ]






ビンテージQuad Eightコロナドコンソールから作ったノックダウンHAです。
SN比も大変良く特にHAのマイクプリは、ヘッドルームが広く
オールドNEVEやAPIよりダイナミックレンジが取れます。

[QEノックダウンH.A.]


[新しいオペアンプLM4562]



フォノ専用プリアンプType-RA02のアウトプット部分を
NEVEのバランスアウトカードEV11216に変更した ネーミングType-RA02Nを作りました。
Type-RA02大変完成された音ですが、
Type-RA02Nでは、NEVEの回路に変更する事で、馬力がある音になりました。



Type-RA02 との比較



Type-RA02Nの完成版です。（DCカット回路付き）



[Type-RA02Nのサンプル音]
