ML-01モジュールは大きく分けて、
３種類ありますが同じ基板を使ってますので、
全て基板にはML-01と刻印されてます。
使える場所指定ですのでお間違いないように、
お願いします。

ML-01モジュールの種類

1.LNP-2 インプットセクション、アウトプットセクション用
2.LNP-2 フォノセクション用
3.JC-2、ML-1、ML-6、ラインドライバー用

このページでは、マークレビンソン JC-2 ML-1 ML-6
LINE DRIVER互換ML-01モジュール用です。

下記はML-O1モジュールの調整方法を記載してます。


最初にJC-2 ML-1 ML-6本体に電源から±15Ｖが正常に供給されてるか確認する方法です。
マークレビンソンのメインボード上でテストします。

１、メインボードからモジュールを外した状態で、電源を入れます。

２、デジタルテスターの＋端子をP1に、−端子をP2にさします。
　　その状態で＋15Ｖ（誤差±0.3Ｖ）指してる事を確認します。

３、デジタルテスターの＋端子をP3に、ー端子をP2にさします。
　　その状態でー15Ｖ（誤差±0.3Ｖ）指してる事を確認します。

４、＋15Ｖとー15Ｖの差が±0.5Ｖ以内である事を確認します。
　　例）＋15.2Ｖとー14.9Ｖの場合はＯＫ。＋15.3Ｖとー14.7Ｖの場合は、ＮＧ．



電源が正常に動作してれば、いよいよモジュールをさして調整に取り掛かります。
もし上記の電源テストで、ＮＧが出た場合は、
今お使いの電源のオーバーホール等をおこなって下さい。
ＮＧの場合は、モジュールを壊す恐れがあります。



電源テストでＯＫの場合のみ、下記に進んで下さい。

電源が入ってない事を確認してからML-O1モジュールを
ラインドライバー セクションへさします。
ＭＬオリジナルのモジュールも必要な所にさした事を
確認してから電源を入れます。

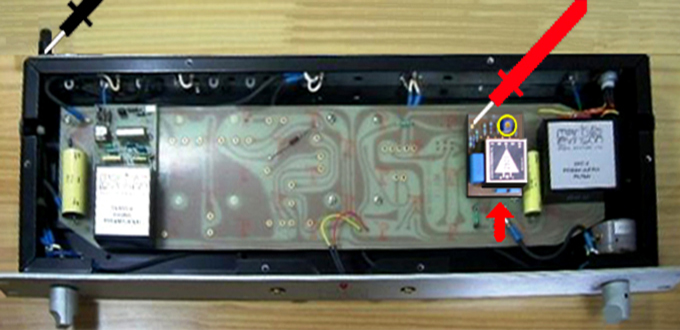

上の画像で青の矢印の所にテスト用ピンが出てます。
デジタルテスターでＤＣボルトを計るポジションで、＋端子をあてる所です。
-端子はシャーシーにつないで下さい。

> ML-O1モジュール上のトリムを回して、
もっとも±0.00ｍＶに近くなるように調整して下さい。
単位は、ｍＶですので、ふらふら動きますので、
あまり神経質にならなくても良いと思います。

画像の赤の矢印がこのモジュールが使える場所です。





載せ換えたML-O1モジュールは全て調整をして下さい。

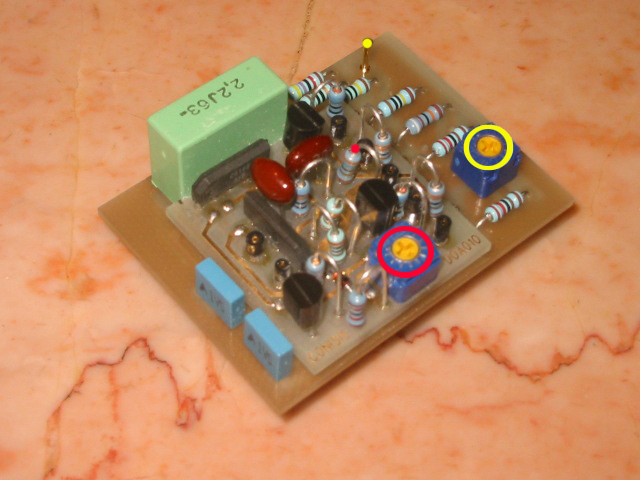

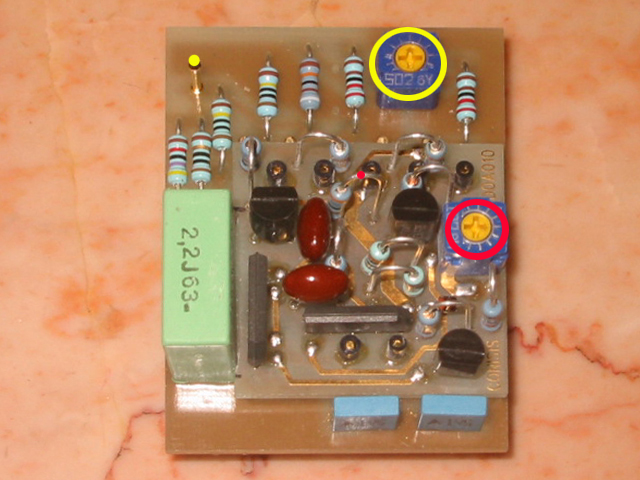

conisis　DOA010モジュールが載ってる場合の追加情報。
上記の調整方法が終わったら、上記では黄色い部分で調整をしましたが、
同じ方法で赤い部分で±0.00ｍＶに近くなるように調整して下さい。
これですべて終了です。
